冷拔管

液压气动缸筒用精密无缝钢管

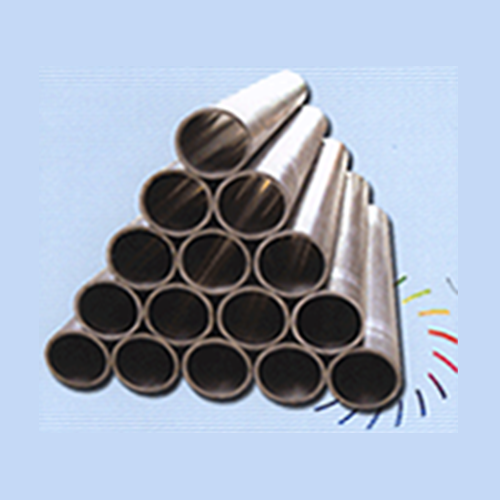

产品名称：液压气动缸筒用精密无缝钢管
咨询电话: +86-510-86031877
电子邮箱:
发布时间: 2022-01-03 17:30:22
在线留言

液压气动缸筒用精密无缝钢管

●部分产品规格

内径mm	壁厚mm	单重kg/m	内径mm	壁厚mm	单重kg/m	内径mm	壁厚mm	单重kg/m	内径mm	壁厚mm	单重kg/m
32	4	3.55	63	8.5	14.99	110	9	26.41	160	10	41.92
40	2.5	2.62	63	10	18.00	110	11.5	34.46	160	17	74.20
40	5	5.55	70	6.5	12.26	110	12.5	37.76	180	6	27.52
40	5.5	6.17	70	8	15.39	110	15	46.24	180	7	32.28
45	4	4.83	75	5.5	10.92	120	10	32.06	180	11.5	54.31
45	5	6.17	80	3	6.14	120	13	42.64	180	19.5	95.93
45	6	7.55	80	6	12.73	125	4	12.72	200	6.5	33.10
45	7.5	9.71	80	7.5	16.18	125	5	16.03	200	8	41.03
50	2.5	3.24	80	11	24.68	125	7.5	24.51	200	9.5	49.08
50	4	5.33	90	5	11.71	125	10.5	35.09	200	22.5	123.45
50	5	6.78	90	6.5	15.47	125	13.5	46.11	220	12.5	71.67
50	6.5	9.06	90	7.5	18.03	125	17	59.53	220	26.5	161.09
50	7.5	10.63	90	9	21.97	130	11	38.25	250	10	64.12
50	10	14.80	90	11	27.40	130	13	45.84	250	24.5	165
55	5	7.40	90	12	30.18	140	6	21.60	280	22.5	167.84
55	7.5	11.56	100	4	10.26	140	9.5	35.02	300	12.5	96.33
56	6	9.17	100	7	18.47	140	12	44.98	300	25.5	204.68
56	7	10.88	100	10.5	28.61	140	14	53.17	300	38.5	321.38
60	5	8.01	100	13.5	37.79	150	5	19.11	320	15.5	128.24
63	3.5	5.74	100	15	42.54	150	9	35.29	320	28.5	244.93
63	4.5	7.49	110	4.5	12.71	150	15	61.03	400	13	132.40
63	6.5	11.14	110	8.5	24.84	160	5	20.34	1	1

液压气动缸筒用精密无缝钢管

●尺寸公差

内径尺寸	内径偏差					壁厚偏差
内径尺寸	H7	H8	H9	H10	H11	壁厚偏差
30	＋0.021 0	＋0.033 0	＋0.052 0	＋0.084 0	＋0.130 0	±5%
＞30-50	＋0.025 0	＋0.039 0	＋0.062 0	＋0.100 0	＋0.160 0
＞50-80	＋0.030 0	＋0.046 0	＋0.074 0	＋0.120 0	＋0.190 0
＞80-120	＋0.035 0	＋0.054 0	＋0.087 0	＋0.140 0	＋0.220 0
＞120-180	＋0.040 0	＋0.063 0	＋0.100 0	＋0.160 0	＋0.250 0
＞180-250	＋0.046 0	＋0.072 0	＋0.115 0	＋0.185 0	＋0.290 0
＞250-315	＋0.052 0	＋0.081 0	＋0.130 0	＋0.210 0	＋0.320 0
＞315-400	＋0.057 0	＋0.089 0	＋0.140 0	＋0.230 0	＋0.360 0

内径30～400mm，壁厚3～5mm液压和气动缸筒用精密内径无缝钢管。该产品已被液压油缸、气缸、石化抽油泵、煤矿支护、工程机械、起重运输机械、汽车转动轴等行业广泛应用。

加工形式	缸径	长度	直线度	尺寸精度	内孔粗糙度
冷拔	ф30-250	≤10M	0.5-1.0/1000	H9-H11	0.8-1.6
珩磨	ф40-400	≤10M	0.5-1.0/1000	H7-H9	0.4-0.8

●力学性能

钢种	项目	冷拔（轧）管	金切管
20	抗拉强度σb 　N/mm²	≥510	≥390
20	伸拉率δ5　 %	≥5	≥20
45	抗拉强度σb　N/mm²	≥647	≥590
45	伸拉率δ5 　%	≥4	≥13
16Mn	抗拉强度σb 　N/mm²	≥640	≥390
16Mn	伸拉率δ5　 %	≥10	≥20
20Mn2	抗拉强度σb 　N/mm²	≥672	≥4401
20Mn2	伸拉率δ5 %	≥7.5	≥18
27SiMn	抗拉强度σb 　N/mm²	≥840
27SiMn	伸拉率δ5 　%	≥7.5
